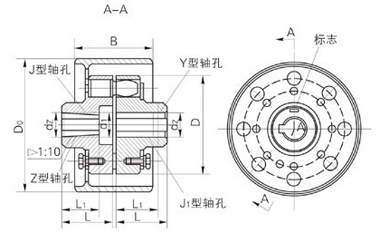

HLL型带制动轮弹性柱销联轴器（GB5014-85）

标记示例

HLL5带制动轮弹性柱销联轴器

主从端：J型轴孔、B型键槽，d1=60mm　L1=107mm

从动端：J型轴孔、B型键槽，d2=55mm　L1=84mm

HLL5联轴器JB60×107/JB55×84　GB5014-85

HLL型带制动轮弹性销联轴器主要技术参数

型号	许用转矩MP (N·m)	许用转速 n(r·min-4)	轴孔直径 d1/mm, d2/mm,dz/mm	轴孔长度			D0 mm	D mm	B mm	质量 kg	转动惯量 kg·m2	许用相对位移
				Y型	J、J1、Z型
				L/mm	L1/mm	L/mm						轴向 mm	径向mm	角向
HLL1	315	5600	20,22,24	52	38	52	200	120	85	11	2.18	1	0.15	0°30`
			25,28	62	44	62
			30,32,35	82	60	82
HLL2	630	5000	30,32,35,38	82	60	82	200	160	85	14	2.45	1	0.15	0°30`
			40,42,45,48	112	81	112
HLL3	630	1900	30,32,35,38	82	60	82	315	160	132	25	13.08	1	0.15	0°30`
			40,42,45,48	112	84	112
HLL4	1250	1900	40,42,45,48 50,55,56	112	84	112	315	195	132	40	16.6	1.5	0.15	0°30`
			60,63	142	107	142
HLL5	1250	1400	40,42,45,48 50,55,56	112	84	112	400	195	168	59	49.2	1.5	0.15	0°30`
			60,63	142	107	142
HLL6	2000	1400	50,55,56	112	84	112	400	220	168	69	57.6	1.5	0.15	0°30`
			60,63,65 70,71,75	142	107	142
HLL7	2000	1120	50,55,56	112	84	112	500	220	210	91	127.4	1.5	0.15	0°30`
			60,63,65 70,71,75	142	107	142
HLL8	3150	1400	60,63,65 70,71,75	142	107	142	400	280	168	88	161.7	2	0.20	0°30`
			80,85	172	132	172
HLL9	3150	1120	60,63,65 70,71,75	142	107	142	500	280	210	113	129.2	2	0.20	0°30`
			80,85	172	132	172
HLL10	6300	1120	70,71,75	142	102	142	500	320	210	156	156	2	0.20	0°30`
			80,85,90,95	172	132	172
			100,110	212	167	212
HLL11	6300	960	70,71,75	142	102	142	630	320	265	184	314	2	0.20	0°30`
			80,85,90,95	172	132	172
			100,110	212	167	212
HLL12	10000	960	80,85,90,95	172	132	172	630	360	265	326	328	2	0.20	0°30`
			100,110,120,125	212	167	212
HLL13	16000	800	100,110,120,125	212	167	212	710	410	298	337	713	2	0.20	0°30`
			130,140	252	202	252
HLL14	25000	800	110,120,125	212	167	212	710	480	298	458	849	2.5	0.25	0°30`
			130,140,150	252	202	252
			160,170,180	302	242	302
HLL15	25000	710	110,120,125	212	167	212	800	480	335	504	1231	2.5	0.25	0°30`
			130,140,150	252	202	252
			160,170,180	302	242	302

注：1、联轴器质量和转动惯量是近似值。

2、轴孔型式及长度L和L1可根据需要选取。
