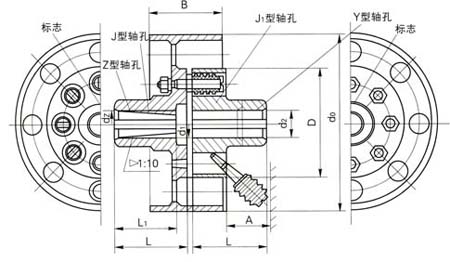

TLL型带制动轮弹性套柱削联轴器（GB4323-84）

TLL型带制动弹性套柱联轴器标记示例：

TLL6弹性套柱销联轴器

主动端：J型轴孔、B型键槽，d1＝65mm，L＝142mm

从动端：J1型轴孔，B型键槽，d2＝70mm，L1＝107mm

TLL6联轴器（JB65×142/J1B70×107）GB4323-84

TLL型带制动轮弹性套柱销联轴器主要技术参数

型号	许用转矩MP (N·m)	许用转速 n/(r·min-4)	轴孔直径 d1/mm,d2/mm,dz/mm	轴孔长度			D0 mm	D mm	B mm	A mm	质量 kg	转动惯量 kg·m2	许用相对位移
				Y型	J、J1、Z型								径向 mm	角向
				L/mm	L1/mm	L/mm
TLL1	125	3800	25,28	62	44	62	200	130	85	45	8.3	0.05	0.3	1°30`
			30,32,35	82	60	82
TLL2	250	3000	32,35,38	82	60	82	250	160	105	45	15.3	0.15	0.3	1°00`
			40,42	112	84	112
TLL3	500	2400	40,42,45,48	112	84	112	315	190	132	45	30.0	0.45	0.3	1°00`
TLL4	710	2400	45,48,50,55,56	112	84	112	315	224	132	65	39.6	0.50	0.4	1°00`
			60,63	142	107	142
TLL5	1000	2400	50,55,56	112	84	112	315	250	168	65	47.0	1.26	0.4	1°00`
			60,63,65,70	142	107	142
TLL6	2000	1900	63,65,70,71,75	142	107	142	400	315	168	80	92.6	1.63	0.4	1°00`
			80,85,90,95	172	132	172
TLL7	4000	1500	80,85,90,95	172	132	172	500	400	210	100	127.3	4.04	0.5	0°30`
			100,110	212	167	212
TLL8	8000	1200	100,110,120,125	212	167	212	630	475	265	130	304.3	15.00	0.5	0°30`
			130	252	202	252
TLL9	16000	1000	120,125	212	167	212	710	600	298	180	576.8	33.0	0.6	0°30`
			130,140,150	252	202	252
			160,170	302	242	302

注：1、表中联轴器质量、转动惯量是近似值。

2、轴孔型式及长度L，L1可根据需要选取。

3、短时过载不得超过许用转矩Mp值的2倍
