打桩机用zzsh三环减速机
ZZSH型减速器外形尺寸，见图25、表28：

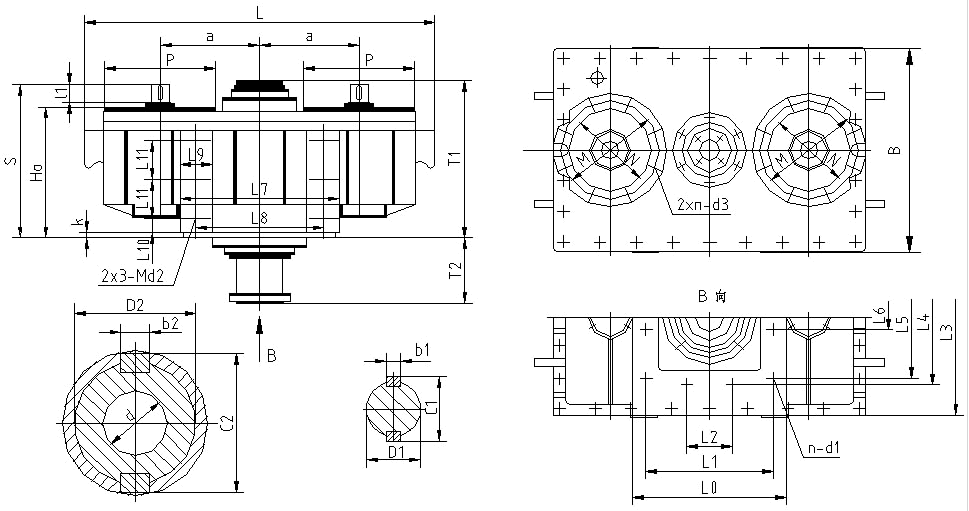

图25 ZZSH型减速器外形尺寸
表28 ZZSH型减速器外形尺寸
|
规格 |
中心尺寸 |
轮 廓 尺 寸 |
地 脚 螺 栓 |
法 兰 联 接 尺 寸 |
高 速 轴 伸 |
低 速 轴 伸 |
质量
(kg) |
|
a H0 |
L T1 T2 B |
n-d1 K L0 L1 L2 L3 L4 L5 L6 d2 L7 L8 L9 L10 L11 |
P M N n-d3 |
D1 l1 S C1 b1 |
D2 C2 b2 d |
|
255 |
255 350 |
970 435 180 560 |
12-18 18 425 350 120 545 360 320 120 M16 440 350 90 55 100 |
280 240 200H8 6-M16 |
50m6 50 425 57 14 |
99 111 28 50 |
460 |
|
350 |
350 405 |
1220 490 235 730 |
12-22 20 535 450 140 715 450 400 140 M20 550 450 100 60 115 |
380 340 300H8 8-M16 |
60m6 55 480 68 18 |
149 165 36 70 |
860 |
|
400 |
400 442 |
1360 530 311 830 |
12-26 24 600 500 140 810 500 450 150 M24 620 500 120 70 130 |
440 400 350H8 8-M20 |
70m6 55 527 79 20 |
179 199 45 100 |
1400 |
|
450 |
450 540 |
1610 665 340 940 |
12-32 28 1100 560 200 905 600 700 400 M30 1140 1000 150 80 160 |
450 400 350H8 8-M20 |
75m6 70 640 84 20 |
239 263 56 150 |
2300 |
|
序号 |
结构型号 |
简 图 |
结构特征及附加标号 |
|
16 |
SHP |
|
单级三环传动；二高速轴平行对称位于低速轴两侧，各轴垂直地面，箱体平置，座装，端面剖分；附加标号P |
|
17 |
ZZSH |
|
桩孔钻机用；箱体侧面座装，低速轴中心具有注水孔，前加标号ZZ；其余同SHP |
|
18 |
SHCPD |
|
组合二级传动；于三环的一侧或两侧加高速级圆柱齿轮传动，高速轴与电动机直联，附加标号CPD；其余同SHP |
|
19 |
SHZP |
|
组合二级传动；于三环传动的一侧或两侧加高速级锥齿轮传动，低速轴垂直地面与高速轴平面垂直，箱体平置，座装，端面剖分；附加标号ZP |
|
20 |
YPSH |
|
圆盘给料机用；前加标号YP；类同SHZP |
|
21 |
GTSH |
|
钢包回转台用；具有两个垂直于平面的高速轴，前加标号GT；其余同SHZP |
|
