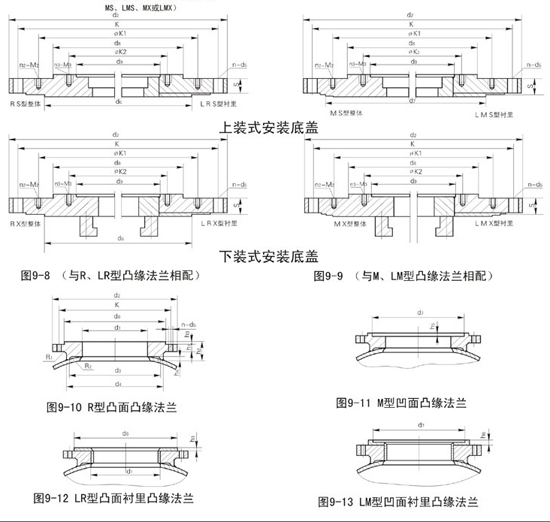

安装底盖与凸缘法兰
本系列安装底盖可与XD与型、XS型机架及2000系列机械密封火506、516、616型填料箱相配套，底盖下面与R型、LR型、M型、LM型凸缘法兰相配套，用户根据XD型、XS型机架及凸缘法兰的规格选择相应的安装底盖，若配用其他型号机架、机械密封、填料箱，只需将一下标记中序号换成外径d，注上相应机架型号即可。
安装底盖标记示例
 |
|
| 衬里材料代号（表9-2） |
| 底盖材料代号（表9-2） |
| 搅拌轴轴径 |
| 机架型号（见表9-3） |
| 序号（1-7号，或d2） |
底盖形式（RS、LRS、RX、LRX、MS、LMS、MX或LMX） |
凸缘法兰标记示例：
 |
|
| 衬里材料代号（表9-2） |
| 法兰材料代号（表9-2） |
| 序号（1-7号，或d2） |
| 法兰型式（R、LR、M、LM） |
安装底盖与凸缘法兰尺寸表
|
序号 |
d1 |
d2 |
k |
d3 |
d4 |
h1 |
h2 |
h4 |
n-d5 |
d6 |
d7 |
h3 |
h5 |
s |
h6 |
Φk1 |
n2-M2 |
d8 |
机架型号 |
|
1 |
200 |
340 |
295 |
220 |
245 |
34 |
65 |
2 |
8-Φ22 |
266 |
250 |
4 |
4.5 |
40 |
10 |
- |
- |
245 |
XD1 XS1 |
|
2 |
245 |
395 |
350 |
280 |
300 |
36 |
65 |
2 |
12-Φ22 |
320 |
304 |
4 |
4.5 |
40 |
10 |
- |
- |
290 |
XD2 XS2 |
|
3 |
280 |
445 |
400 |
325 |
350 |
36 |
65 |
2 |
12-Φ22 |
370 |
354 |
4 |
5 |
50 |
10 |
- |
- |
320 |
XD3 XS3 |
|
4
|
410
|
565
|
515 |
430 |
455
|
42
|
85
|
2 |
16-Φ27 |
481 |
462 |
4 |
5 |
50 |
12 |
350 |
12-M20 |
290 |
XD2 XS2 |
|
400 |
12-M20 |
320 |
XD3 XS3 |
|
- |
- |
415 |
XD4 XD4 |
|
5 |
430
|
670
|
620 |
520
|
560
|
46
|
90
|
5 |
20-Φ27 |
585 |
566 |
4 |
5 |
65 |
12 |
400 |
12-M20 |
320 |
XD3 XS3 |
|
400 |
12-M20 |
320 |
XD4 XS4 |
|
- |
- |
415 |
XD5 XS5 |
|
6 |
530
|
830
|
780
|
670
|
720
|
60
|
100
|
8 |
28-Φ27 |
745 |
725 |
4 |
5.5 |
82 |
12 |
400 |
12-M20 |
320 |
XD3 XS3 |
|
515 |
16-M24 |
415 |
XD4 XS4 |
|
620 |
20-M24 |
520 |
XD5 XS5 |
|
- |
- |
670 |
XD6 XS6 |
|
7
|
720
|
1045 |
990
|
800
|
920
|
68
|
110
|
15 |
36-Φ30 |
945 |
925 |
4 |
5.5 |
100 |
12 |
515 |
16-M24 |
415 |
XD4 XS4 |
|
620 |
20-M24 |
520 |
XD5 XS5 |
|
780 |
28-M24 |
670 |
XD6 XS6 |
|
搅拌轴直径d |
d9 |
Φk2 |
n3-M3 |
|
30，35，40 |
110 |
145 |
4-M16 |
|
45，50，55，60，65，70 |
176 |
210 |
8-M16 |
|
70，80，85 |
204 |
240 |
8-M20 |
|
90，95，100 |
234 |
270 |
8-M20 |
|
110，120，125，130 |
260 |
295 |
8-M20 |
|
140，150，160 |
313 |
350 |
12-M20 |
注：若配用其他型号及机械密封或填箱，与其连接的相关尺寸：ΦK1、d8、ΦK2、d9、n1－M2、n3－M3，由我公司调整配套。
