TDY75型油冷式电动滚筒

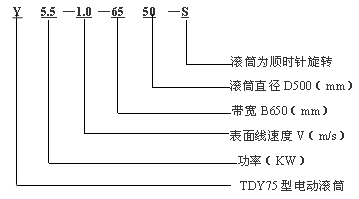

TDY75型油冷式电筒滚筒型号说明

一、适用范围及特点

1 可以代替目前广泛使用着的电机─减速器型式的外驱动装置，用来构成胶带输送机，既可输送煤炭、矿石、砂子、水泥、面粉等散装物料，也可以输送麻包、设备等成件物品。

2 结构简单紧凑，占用空间面积小。

3 密封良好，适用于粉尘浓度大、潮湿泥泞的工作场所。

4 使用维修方便，操作安全可靠，寿命长。

5 能源消耗少，且容易实现集中控制。

6 可满足各种逆止、制动、包胶等需求。

二、标记示例及其选用说明

1、逆止型滚筒旋转方向必须面对电机接线盒端观察，顺时针旋转标注“S”，逆时针旋转标注“N”，不需逆止时可不标注滚筒转向代号。

2、滚筒必须在输出扭矩范围内使用，其输出扭矩按下式计算：

式中：M——扭矩（Nm）D——滚筒直径（m）P——功率（kW）V——带速（m/s）

TDY75型油冷式电动滚筒基本参数

直径(mm)	功率(kW)	带宽(mm)	胶带速度(m/s)								质量(kg) max
			0.8	1.0	1.25	1.6	2.0	2.5	3.15	4.0
320	1.5	500	●	●	●	●					182
		650	●	●	●	●					192
	2.2	500		●	●	●					184
		650		●	●	●					194
	3	500			●	●					217
		650			●	●					224
	4	500				●					224
		650				●					236
400	2.2	500	●	●	●	●					216
		600	●	●	●	●					227
	3	500	●	●	●	●					248
		650	●	●	●	●					262
	4	500		●	●	●					253
		650		●	●	●					267
500	1.5	500		●	●						269
		650		●	●						280
	2.2	500	●	●	●	●					271
		650	●	●	●	●					282
		800	●	●	●						312
	3	500	●	●	●	●					299
		650	●	●	●	●					313
		800	●	●	●	●					343
	4	500	●	●	●	●	●				305
		650	●	●	●	●	●				319
		800	●	●	●	●	●				349
	5.5	500		●	●	●		●			365
		650		●	●	●	●	●			401
		800		●	●	●	●	●			430
	7.5	650			●	●	●	●			414
		800			●	●	●	●	●		443
	11	650				●	●	●			476
		800				●	●	●	●		513
	15	800				●	●	●	●		537
630	3	1000			●						526
	4	1000		●	●	●					533
		1200			●						587
	5.5	800		●	●	●	●				572
		1000		●	●	●	●				603
		1200		●	●	●	●	●			673
	7.5	800		●	●	●	●				587
		1000		●	●	●	●	●			618
		1200		●	●	●	●	●			687
	11	650			●	●					608
		800			●	●	●				674
		1000		●	●	●	●	●	●		706
		1200		●	●	●	●	●			776
	15	800				●	●				692
		1000				●	●	●			724
		1200				●	●	●	●	●	794
备注	带“●”为常用标准规格。

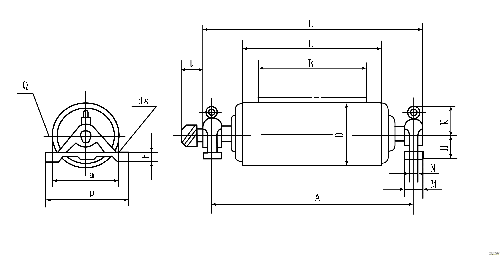

TDY75型油冷式电动滚筒外形及安装尺寸

D	B	A	L	L1	t	H	K	M	N	P	a	h	ds
320	500	850	600	940	95	120	105	90	/	340	280	35	27
	650	1000	750	1090		120		90		340	280	35
400	500	850	600	940	95	120	125	90	/	340	280	35
	650	1000	750	1090		120		90		340	280	35
500	500	850	600	960	115	100	145	70	/	340	280	35
			620
	650	1000	750	1120		120		90		340	280	35
	800	1300	950	1420		120		90		340	280	35
630	650	1000	750	1120	115	120	175	90	/	340	280	35
	800	1300	950	1430		140		130	80	400	330	35
	1000	1500	1150	1630		140		130	80	400	330	35
	1200	1750	1400	1880		160		160	90	440	360	50	34
