M型圆柱蜗杆减速器

M型立式蜗杆减速机特点及标记示例

一、概述

M型立式蜗杆减速器为二级减速传动，第一级为皮带传动，第二级为阿基米德蜗杆传动。结构紧凑，传动比大，工作平稳可靠、噪声低，具有自锁性。

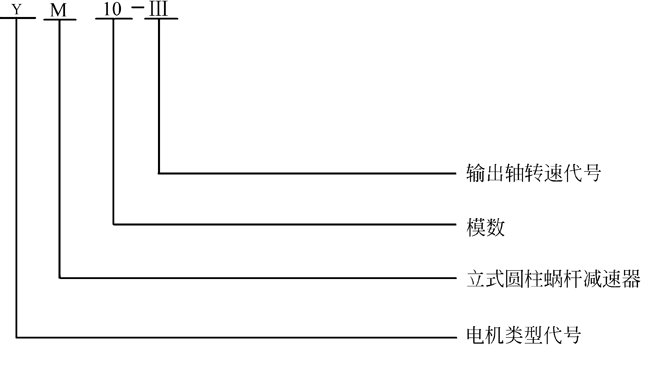

二、标记

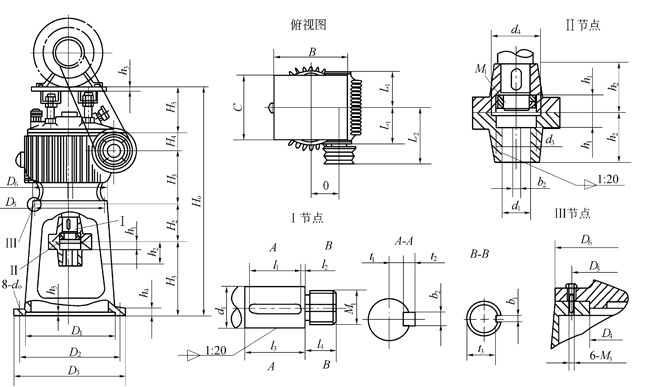

M型立式蜗杆减速机外形尺寸

M减速器主要尺寸      /mm

型号	外形尺寸											输出轴端联接尺寸
	H0	H1	H2	H3	H4	H5	L1	L2	B	C	O	M1	l1	l2	l3	l4	d1	b1	b2	t1	t2	t3
M4	570	200	100	105	60	105	111	175	230	200	86	M27×1.5	40	4	48	25	35	5	10	8	11.9	23
M6	740	250	130	145	75	140	147	212	300	280	126	M39×1.5	50	4	58	30	50	6	16	10	18.3	35
M8	890	300	150	180	100	160	184	280	380	350	164	M42×1.5	70	4	78	30	55	6	16	10	21.5	38
M10	1070	380	170	210	120	190	235	370	415	400	205	M52×1.5	80	4	88	40	70	8	20	12	26.4	48
M12	1090	380	170	218	110	212	241	417	480	500	240	M60×2	80	4	88	40	80	8	22	14	29.9	56
M14	1218	336	214	278	160	230	300	480	640	700	301	M80×3	110	5	123	45	100	10	28	16	38.4	74

型号	安装尺寸
	机座输出端							机座输入端（III节点）					联轴器（II节点）
	D1（H8）	D2	D3	h4	h5	d0	h3	D4	D5	D6	M3	h1	h2	d3	d4
M4	215	260	290	15	6	12	8	125	145	170	M10	25	75	58	72
M6	290	350	380	20	7	14	10	180	210	240	M10	30	90	70	85
M8	360	440	480	24	7	18	12	200	250	300	M12	30	110	80	100
M10	440	535	580	25	7	22	14	230	300	360	M16	40	130	95	115
M12	440	535	580	28	7	22	14	230	300	360	M16	40	130	105	130
M14	540	605	650	30	9	24	16	300	370	425	M24	50	170	130	160

M型立式蜗杆减速机的选用

型号	转速 代号	输出转速 /r·min-1	功率 /kw	效率 η	出轴许用 扭矩N/m	Y系列电机		中心距 mm	皮带轮直径mm		皮带型号 及数量	质量
						转速	功率kw		电机轮	蜗杆轮
M4	I	40	0.37	0.68	88.3	1390	0.55	86	70	153	A—2	100
	II	50	0.6	0.80	114.6		0.75		85
	III	60	0.88	0.80	140	1400	1.1		102
	IV	80	0.94	0.85	112.2		1.1		136
	V	100	1.28	0.85	122		1.5		147
M6	I	20	0.79	0.72	377	940	1.1	126	76	173	A—3	200
	II	30	0.79	0.72	251				92
	III	40	1.08	0.72	258		1.5		114
	IV	50	1.83	0.83	350	1420	2.2		90	153
	V	60	1.83	0.83	291	1420	2.2		108
	VI	80	2.49	0.83	297	1420	3		144
M8	I	20	1.17	0.78	559	940	1.5	164	90	260	B—3	300
	II	30	1.72	0.78	541		2.2		134
	III	40	2.34	0.78	559		3		180
	IV	50	3.36	0.84	642	1440	4		110	193
	V	60	1.36	0.84	535	1440	4		134
	VI	80	4.62	0.84	552	1440	5.5		180
M10	I	20	2.34	0.78	1117	960	3.0	205	90	260	B—4	500
	II	30	3.12	0.78	993		4.0		134
	III	40	4.29	0.78	1024		5.5		180
	IV	50	6.3	0.84	1203	1440	7.5		110	193
	V	60	6.3	0.84	1002	1440	7.5		134
	VI	80	9.24	0.84	1103	1460	11		180
M12	I	20	4.29	0.78	2048	970	5.5	240	140	420	B—5	780
	II	30	5.85	0.78	1862		7.5			283
	III	40	9.35	0.85	2232		11			212
	IV	50	12.75	0.85	2435	1460	15			250
	V	60	16.84	0.91	2680	1470	18.5			212
	VI	80	20.02	0.91	2389	1470	22			160
M14	I	40	12.90	0.86	3080	970	15	301	250	380	C—4	990
	II	50	15.9	, 0.86	3036	1470	18.5			450
	III	60	18.9	0.86	3008	1470	22			380
	IV	80	27.9	0.93	3330	1470	30			285
	V	100	34.4	0.93	3285	1480	37			228
