WPDO蜗轮减速机

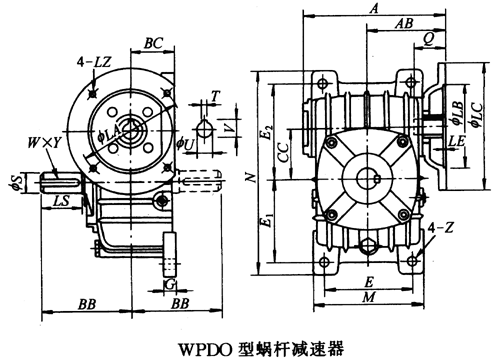

WPDO50、WPDO60、WPDO70、WPDO80、WPDO100、WPDO120、WPDO135、WPDO155、WPDO175、WPDO200、WPDO250、型蜗轮蜗杆减速器主要尺寸

规格	输入功率/kW	减速比	A	AB	BB	BC	CC	M	N	E	E1	E2	G	Z
50	0.18	1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60	151	83	97	50	50	116	220	90	93	102	15	12
60	0.37		167	91	112	55	60	126	260	100	105	120	20	12
70	0.37		200	109	131	65	70	156	295	120	120	135	20	15
	0.75		202	111
80	0.75		225	125	142	70	80	175	320	140	130	150	20	15
	1.5
100	1.5		280	148	169	90	100	224	375	190	155	180	26	15
120	2.2		333	181	190	100	120	266	450	220	185	215	30	18
	3.0
135	3.0		375	202	210	110	135	306	495	260	210	235	30	18
	4.0
155	5.5		448	247	252	140	155	350	590	290	245	295	35	21
175	5.5		481	262	262	150	175	394	640	320	267	323	40	21
	7.5
200	11.0		543	285	305	175	200	440	710	370	290	360	40	24
250	11.0		615	330	360	200	250	510	860	440	350	440	45	28
	15.0



规格

输入功率/kW

减速比

电机法兰

输入孔

输出轴

质量m/kg

LA

LB

LC

LE

LZ

Q

U

T×V

LS

S

W×Y

50

0.18

1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60

115

95

140

4

M8

31

11

4×12.8

40

17

5×3

8
