WPWA蜗轮减速机

WPW40、WPW50、WPW60、WPW70、WPW80、WPW100、WPW120、WPW135、WPW155、WPW175、WPW200、WPW250型蜗轮蜗杆减速器主要尺寸

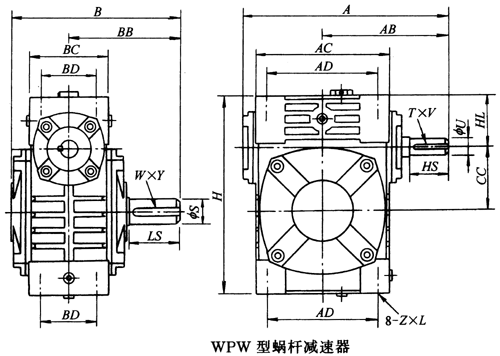

WPW型蜗杆减速器主要尺寸 /mm

规格	减速比	A	AB	B	BB	AD	BD	AC	BC	CC	HL	H1L1	LL	M	N	E
40	1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60	149	89	124	79	78	42	95	61	40	35	45	60	100	130	80
50		175	107	150	97	85	50	111	68	50	35	50	80	120	140	95
60		198	122	168	112	105	55	127	76	60	42	60	93	130	150	105
70		231	140	194	131	125	65	152	86	70	55	73	108	150	190	115
80		261	160	214	142	140	70	169	102	80	65	83	123	170	220	135
100		322	190	254	169	180	90	216	117	100	80	100	150	190	270	155
120		381	229	282	190	220	100	256	124	120	95	120	180	230	320	180
135		433	260	317	210	260	110	296	147	135	105	135	215	250	350	200
155		504	302	382	252	280	120	345	185	155	103	135	235	280	380	220
175		545	325	402	262	320	140	374	192	175	123	160	260	310	410	250
200		587	350	467	305	360	150	412	230	200	130	175	290	355	445	290
250		705	420	552	360	420	190	500	285	250	150	200	350	460	560	380



规格	减速比	F	G	Z	M1	N1	E1	E2	E3	G1	输入轴			输出轴
											HS	U	T×V	LS	S	W×Y
40	1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60	110	10	10	95	187	72	97	70	12	25	12	4×2.5	28	14	5×3
50		110	15	12	111	226	90	110	90	14	30	12	4×2.5	40	17	5×3
60		120	18	12	127	257	102	129	100	15	40	15	5×3	50	22	6×3.5
70		150	18	15	152	305	120	155	120	20	40	18	6×3.5	60	28	8×4
80		180	18	15	174	350	140	180	140	20	50	22	6×3.5	65	32	10×5
100		220	20	15	224	410	165	215	190	22	50	25	8×4	75	38	10×5
120		260	25	18	264	494	195	255	220	25	65	30	8×4	85	45	14×5.5
135		290	30	18	304	559	230	285	260	30	75	35	10×5	95	55	16×6
155		320	32	21	345	605	250	305	290	35	85	40	12×5	110	60	18×7
175		350	37	21	374	675	273	348	320	40	85	45	14×5.5	110	65	18×7
200		390	45	24	424	749	305	390	370	40	95	50	14×5.5	125	70	20×7.5
250		480	50	28	510	920	375	475	440	45	110	60	18×7	155	90	25×9
